一、北斗开放实验室青岛分实验室简介

北斗开放实验室青岛分实验室由中国电子科技集团公司第四十一研究所(国防科技工业光电子一级计量站)建设运营,拥有卫星导航仿真测试服务开放平台、北斗用户设备测试系统计量监测装置、信号分析仪、信号发生器、调制域分析仪等通用/专用仪器设备和无线电、电磁、时间频率等计量标准装置,依托从事电子测量仪器、自动测试系统、微波毫米波部件、元器件、计量标准装置等方面技术研究与开发的专业技术队伍和计量测试队伍,秉承北斗开放实验室的发展理念和宗旨,提供仪器资源开放共享服务、数据资源开放共享服务、专家资源开放共享服务、研究资源开放共享服务和卫星导航相关通用/专用仪器仪表计量测试服务。

卫星导航仿真测试服务开放平台具有星座仿真、轨迹仿真、环境仿真、异常仿真、仿真控制、天线建模、测试评估等功能。可开展频率为B1、B3、L1的RNSS和RDSS项目测试。北斗用户设备测试系统计量监测装置具有时频测量功能、频率测量功能、时延测量功能、功率测量功能、信号质量分析功能、系统监测功能等诸多功能,可对全球卫星导航系统信号模拟器、以及基于全球卫星导航系统信号模拟器搭建的卫星导航相关测试系统进行计量校准和状态监测。

联系人:郄泽奇

联系电话:150 6685 9781

联系地址:青岛经济技术开发区香江路98号计量站


二、卫星导航仿真测试服务开放平台

1、模拟器主要参数指标

(1)输出频率:B1、B3、L1

(2)信号精度

伪距相位控制精度:优于0.05m

伪距变化率精度:优于0.005m/s

通道间一致性:0.3ns

(3)动态范围

速度:0~16000m/s;

加速度:0~900m/s2;

加加速度:0~900m/s3;

2、北斗一代出入站参数指标

RDSS出站信号源主要参数指标

(1)中心频率:中心频率和带宽2491.75±4.08MHz;

(2)动态性:速度:0~1200m/s;   速度分辨率:0.01m/s;

加速度:0~120m/s2; 加速度分辨率:5mm/s2;

(3)信号精度

伪距相位控制精度:优于0.03m;

伪距变化率精度:优于0.02m/s;

通道间一致性:< 0.02m(码);

I、Q支路载波相位正交偏差:≤3°;

(4)出站信号参数:满足北斗一号出入站信号格式;

RDSS阵列入站接收机主要指标

可将多个北斗检测终端的入站信号并行接收,北斗终端设备互不影响,达到快速检测完RDSS的性能指标。

(1)入站频率:1615.68±4.08MHz

(2)入站信号多普勒范围:±6KHz

(3)入站测距精度:≤1ns(1)

(4)入站信号频度:≤1次/秒

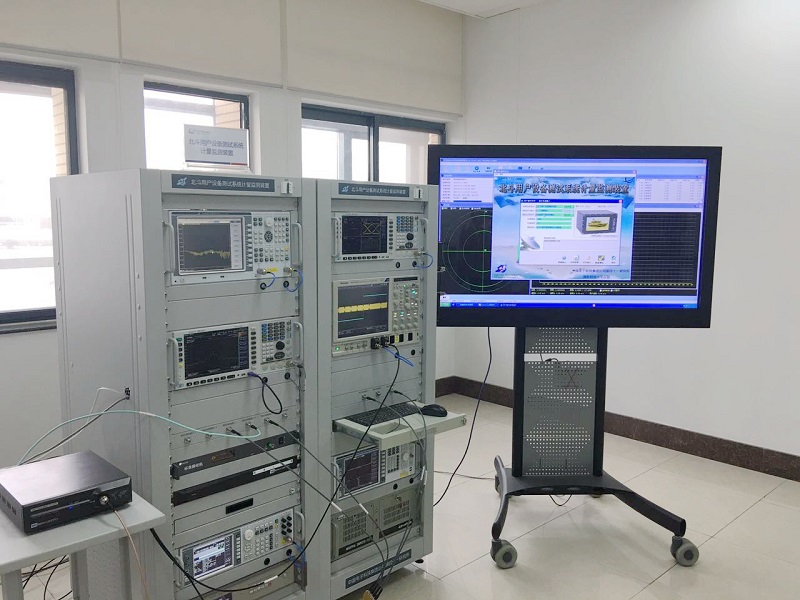

三、北斗用户设备测试系统计量监测装置

北斗用户设备测试系统计量监测装置是中国电子科技集团公司第四十一研究所“北斗核心检定计量仪器”系列中的核心产品与重要组成,包括系统层级、整机层级和便携式三个层级的系列化产品,以完整综合功能协同一体的计量监测平台形态,实现北斗导航测试应用的相关时频测量、频率测量、时延测量、功率测量、信号质量测量分析以及系统监测等诸多功能。

主要技术指标:

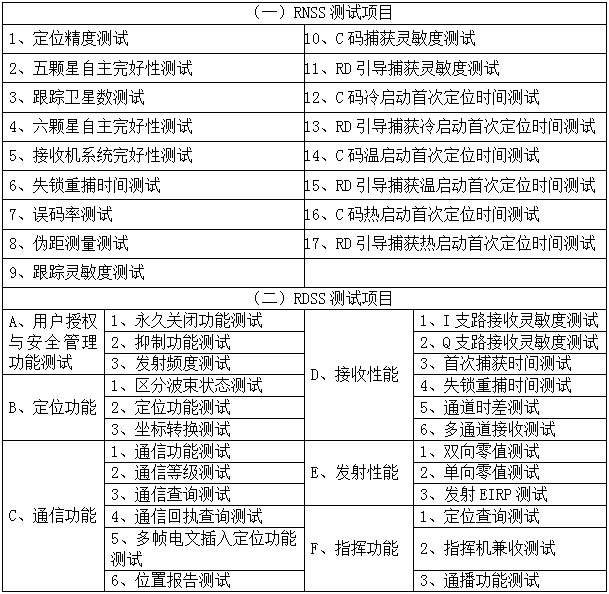

四、卫星导航产品测试项目

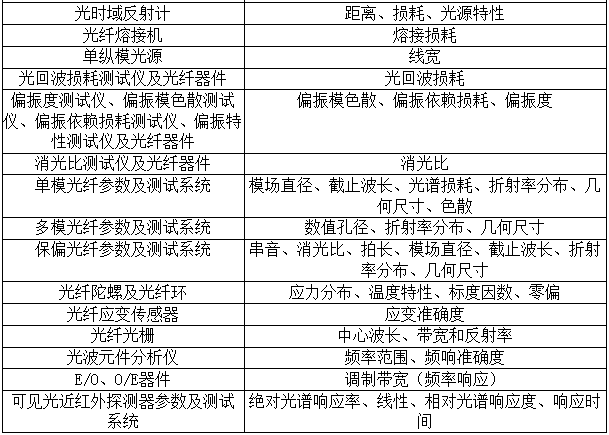

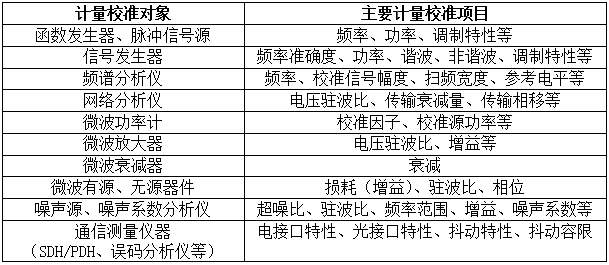

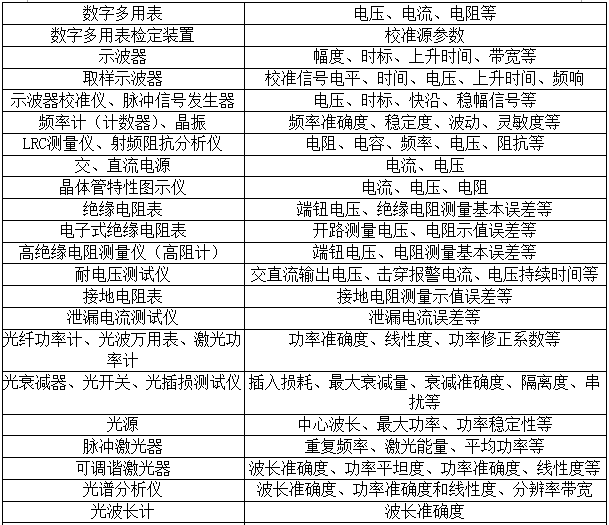

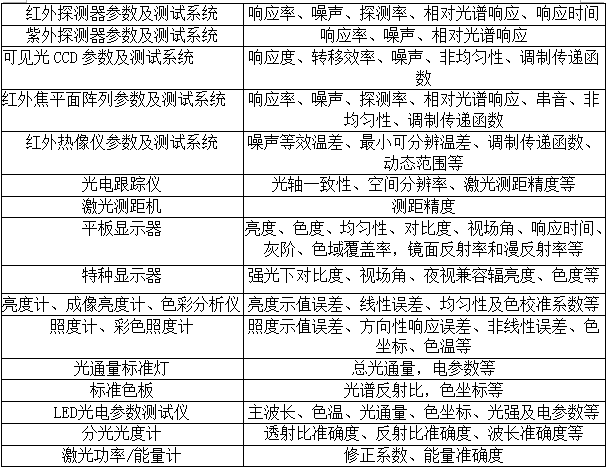

五、计量校准项目
