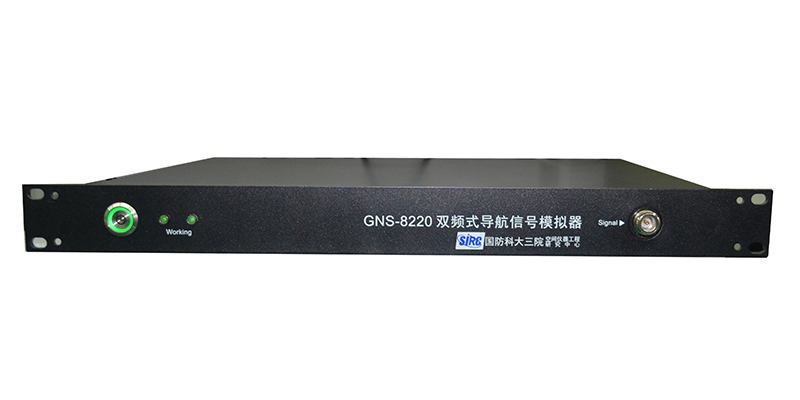

双频式导航信号模拟器

资料作者：

更新时间：2017-05-19

已被浏览 次

    产品简介

    参数介绍


GNS8220型双频式模拟器是针对双频差分用户机生产线检测、重复测试等应用而推出的面向全球卫星导航系统的双频点模拟源。

GNS8220型双频式模拟器面向全球卫星导航系统提供卫星导航信号仿真，每个频点可以产生24颗卫星信号，支持BDS / GPS / GLONASS / Galileo任意两个频点组成的信号仿真输出，提供高稳定度的标准1PPS脉冲信号和10MHz时钟信号输出，可以满足各类用户双频终端设备的设计开发、生产测试、教学演示、常规检测等应用需求。



功能特点

能够完成卫星轨道仿真、卫星钟差仿真、延时差分TGD仿真、电离层延迟仿真、对流层延迟仿真、地球自转效应仿真、相对论效应仿真、地面大气参数仿真以及用户轨迹仿真等。

具有静态、动态轨迹生成和测试能力，各通道伪距、功率、载波初相独立设置能力，针对星座模型生成导航电文能力，可编程信号场景生成能力，大气层、电离层模型参数设置能力，具有观测数据和导航电文记录与输出功能。










参数指标

(1)输出频率

u  可选任两频点

(2)信号规模

u  通道数量：每频点12通道

u  多径数量：每频点1~8路（复用）

(3)信号质量

u  相位噪声：

-75dBc/Hz  100 Hz

-80dBc/Hz  1k Hz

-85dBc/Hz  10k Hz

-90dBc/Hz  100k Hz

u  谐波功率（MAX）：-35dBc

u  杂波功率（MAX）：-40dBc

(4)信号功率

u  功率范围：-150dBm～-60dBm

u  功率分辨率：优于0.2dB

u  功率准确度：优于0.7dB

(5)外部接口

u  参考1PPS脉冲信号（BNC型头）：输入、输出各1个

u  参考10MHz时钟信号（BNC型头）：输入、输出各1个

u  射频输出口（N型头）：1个

(6)时钟稳定度

u  秒稳：≤ 5×10-11

u  天稳：≤ ±5×10-10

(7)外部参考输入

u  1PPS脉冲信号：1路

u  10MHz时钟信号：1路

(8)标准参考输出

u  1PPS脉冲信号：1路

u  10MHz时钟信号：1路

(9)输出秒脉冲指标

u  输出电平：LVTTL

u  上升沿稳定度：0.1ns

u  高电平持续时间：大于20ms

(10)工作环境

u  工作温度：-10℃～+55℃

u  湿度：10%～75%（22°C），≥90%（45℃）

(11)存储与运输

u  冲击：≤9g/s

u  振动：≤0.1g/(10Hz～100Hz)

u  湿度：≤98%

u  存储温度：-45°C～+75°C

(12) 供电电源

u  交流电压200v～250v，频率（50±10）Hz，直流纹波≤3%

u  电源异常时自动保护
