单频段导航型干扰信号源（GNS7910）​

资料作者：

更新时间：2017-05-19

已被浏览 次

    产品简介

    参数介绍


GNS7901导航型干扰信号源用于导航终端产品的抗干扰测试，输出频率覆盖BDS、GPS、GlONASS、Galileo、OmniSTAR等全部L波段全球卫星导航信号频段，包含1160MHz~1280MHz和1510MHz~1630MHz两个频段范围，可实现模拟相互独立多载波输出，模拟及其复杂的干扰环境。

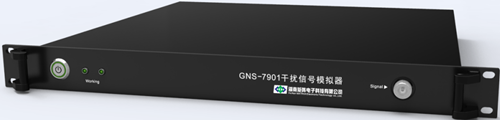

GNS7910导航型干扰信号源外观图











技术参数

设备指标

输出频率

频率范围

1160MHz~1280MHz；

1510MHz~1630MHz；

覆盖BDS、GPS、GONASS、Galileo、OmniSTAR 等L波段

分辨率

0.01Hz

稳定稳定度

<±0.05ppm/第一年；

<±0.3ppm/10年；

<±0.4ppm/15年；

<±0.01ppm@0℃~50℃

信号质量

谐波抑制

优于-30dBc

杂散抑制

优于-40dBc

输出功率

噪声功率

-100~0dBmW

功率控制精度

0.2dB

相互独立干扰通道数量

1160MHz~1280MHz频段10个；

1510MHz~1630MHz频段10个

干扰信号覆盖带宽

120MHz/频段

干扰模式

Ø         单频/多频干扰

Ø         宽带/窄带干扰

Ø         脉冲/全时干扰

Ø         强信号/弱信号干扰

Ø         扫频/固定频率干扰

干扰信号可为上述特征的组合。

相位噪声

Ø         70 dBc/Hz @10Hz

Ø         75 dBc/Hz @100Hz

Ø         85 dBc/Hz @1kHz

Ø         95dBc/Hz@10kHz

Ø         105dBc/Hz@100kHz

调制类型

连续波单频

所有工作频率范围

连续波扫频

2~65535步进，0.1ms~100s驻留时间

AM

0~100%，0.1%步进调制度，调制信号可为正弦、方波、锯齿波、三角波，频率范围0.01Hz~100kHz，0.1Hz步进

FM

最大调制频偏40MHz，0.1%步进调制度，调制信号可为正弦、方波、锯齿波、三角波，频率范围0.01Hz~100kHz，0.1Hz步进

噪声调制

1Hz ~120MHz带宽，1Hz步进

脉冲调制

开关比大于85dB，上升/下降沿小于50ns，重复周期1us~50s

控制接口

网络接口、串口
